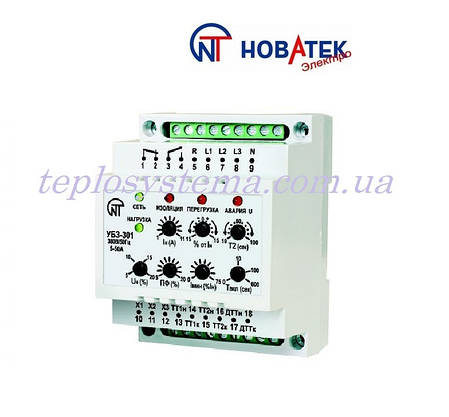

Универсальный блок защиты электродвигателей УБЗ-301 (5-50 А) - это микропроцессорное цифровое устройство с высокой степенью надежности и точности. Оперативного питания не требуется – контролируемое напряжение является одновременно напряжением питания. Одновременный раздельный независимый контроль по сетевому напряжению и фазным токам позволяет различать вид возникшей аварии: при авариях сетевого напряжения блок осуществляет автоматическое повторное включение (АПВ) нагрузки после восстановления параметров напряжения; если авария возникла из-за повреждений внутри двигателя (появление тока обратной последовательности, при симметричном сетевом напряжении, наличие токов утечки и т.д.) происходит блокировка повторного пуска.

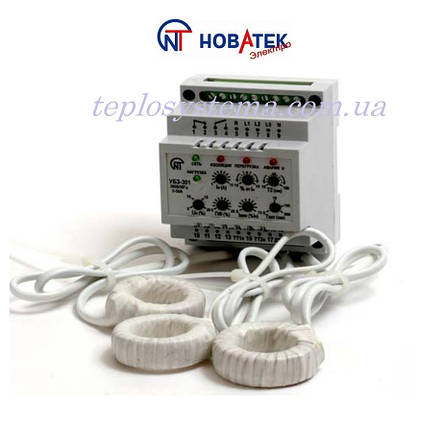

Блок комплектуется тремя тороидальными датчиками тока, два из которых – датчики фазного/линейного тока (ТТ1, ТТ2), через которые продеваются силовые фазные провода. Третий датчик отличается увеличенным диаметром – дифференциальный датчик тока (ДТТ), через который продеваются три силовых провода. Клеммами 6, 7, 8, 9 блок включается параллельно контролируемой
сети. На выходе – замыкающий и размыкающий контакты (клеммы 1, 2, 3, 4). Выходные клеммы 3-4 включаются в разрыв цепи питания катушки пускателя (в схему управления). Клемма 5 предназначена для контроля уровня изоляции. Схема включения блока представлена в ИНСТРУКЦИИ (см. внизу страницы).
Блок защиты электродвигателей УБЗ-301 (5-50 А) предназначен для для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных
электродвигателей (ЭД), мощностью от 2,5 кВт до 25 кВт, в том числе и в сетях с изолированной нейтралью.
Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:
- - некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
- - механических перегрузках (симметричный перегруз по фазным/линейным токам) – защита от перегруза с зависимой выдержкой времени;
- - несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя – защита от перекосов фазных токов с последующим запретом АПВ;
- - не симметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
- - исчезновении момента на валу ЭД («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;
- - при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции;
- - замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».
Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
Выполняет следующие функции:
- - простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
- - установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки;
- - срабатывание по перегрузу с зависимой выдержкой времени. Токо-временная характеристика приведена на рисунке 2 (см. инструкцию). Эта характеристика построена для условно холодного двигателя. В процессе работы решается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию
- заказчика) их число в единицу времени;
- - возможность сдвигать токо-временную характеристику как по оси токов (пот. №№ 1,2), так и по оси времени (пот. №3 – время срабатывания при 2-х кратном перегрузе);
- - выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения, по усмотрению заказчика, самостоятельно;
- - индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок, и включения нагрузки;
- - через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу RS-485 (БО-01 поставляется под заказ).
Смотрите подробную ИНСТРУКЦИЮ по установке и эксплуатации, а также схему подключения в разделе СПЕЦИФИКАЦИИ ( можно скачать внизу страницы)
Технические данные УБЗ - 301 (5-50 А) "Новатек-Электро" (Украина)
Номинальное напряжение, трехфазное В………………..……………………….…..................... 380
Частота сети, Гц…………………………………………………..…………………….…......................45 - 55
Диапазон номинальных токов, А................................................................................................... 5 - 50
Степень защиты: прибора…………………...................................................................…………….IP 40
клеммника……………………………….....................................................……….IP 20
Климатическое исполнение…………………………………….......................……………..………… УХЛ4
Габаритные размеры, мм…………………………………………......................…………………….. 65 х 90 х 70
Масса, кг, не более…………………………………………………..……......................……………… 0,200
Диапазон рабочих температур, °С………………………………………........................…………… от минус 35 до + 55
Температура хранения, °С…………………………………………………........................………….. от минус 45 до + 70
Монтаж - на стандартную DIN-рейку 35 мм.
Положение в пространстве – произвольное.
Производитель: ООО "Новатек-Электро" (Украина)
Гарантия: 5 лет
Доставка во все населенные пункты Украины. У нас большой выбор, доступные цены, гибкая система скидок, а также предоставляем гарантию от завода-производителя! За более подробной информацией обращайтесь к менеджерам нашего интернет-магазина "Teplosystema.com.ua" 050-158-08-80, 096-812-54-00, 063-323-52-55.
Основные | |
---|---|
Состояние | Новое |
Защита от перепадов напряжения | Да |
Производитель | Новатек Электро |
Вес | 0.2 кг |
Страна производитель | Украина |
ЖК дисплей | Да |
Тип монтажа | На DIN рейку |
Габаритные размеры | |
Ширина | 70 мм |
Длина | 65 мм |
Пользовательские характеристики | |
Индикация | Цифровая |
Материал корпуса | самозатухающий поликарбонат |
Масса | 500 |
- Цена: 2 690 грн
