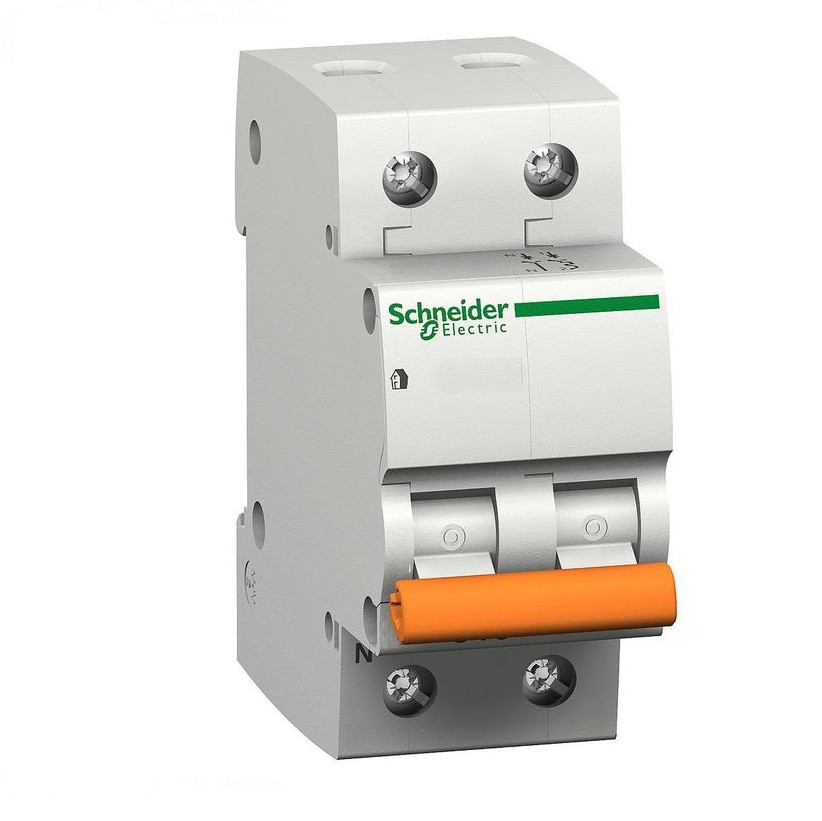

Автоматичний вимикач 11215 ВА63 1Р+N 25А

Автоматичний вимикач Schneider Electric ВА63 11215 серія Домовий
 1 полюс + нейтраль; номінал — 25 А; характеристика С

Автоматичні вимикачі Schneider Electric серії Домовий встановлюють у житлових приміщеннях для захисту електричного ланцюга та електропристроїв від надструмів унаслідок коротких замикань і перевантажень напруги.
Функції та застосування: Захист ланцюгів від перевантажень і коротких замикань
-перевантаження електричної мережі (велика потужність навантаження, порівнюючи з розрахунковою для провідників та силового обладнання);

-короткі замикання електричної мережі ( прямий контакт провідників, що перебувають під різними потенціалами).

У першому випадку відбувається нагрівання провідника, що може спричинити за собою вихід із ладу електропроводини всієї квартири або будинку. У другому разі високий ризик виникнення пожежі, оскільки величина струму може досягати кількох тисяч амперів. Перевантаження можливе і в разі поганого контакту в місцях з'єднання нульових провідників або у разі вітряного електропроводжання внутрішньобудової мережі.

Автоматичні вимикачі або «автомати» вимикають проблемну ділянку електромережі, щойно величина струму перевищує певне порогове значення. У разі короткого замикання вимкнення відбувається миттєво, а в разі перевантаження електромережі вимкнення відбувається у разі досягнення цієї величини небезпечного для стану кабелю рівня.
Характеристики
- Вимикальна здатність — 4,5 кА
- номінальний струм: 6-63 А
- кількість полюсів: 1, P+N, 3
- номінальна напруга:
     1 полюс і P+N: 230 В змінного струму
     3 полюси: 400 В змінного струму
- крива вимкнення: С (5 — 10-кратний номінальний струм)
- максимальна вимикальна здатність: 4500 А
- переріз кабелів:
     - мінімальне: 1 кв.мм для жорстких або гнучких кабелів
     - максимальне: 25 кв.мм для жорстких кабелів
 - комутаційна зносостійкість електрична та механічна: 10000 циклів
- клас токоугранування: 3
