Реле часу REV-120Н (24 В, 220 В) Новатек-Електро
Багатофункціональне реле часу REV-120 Н

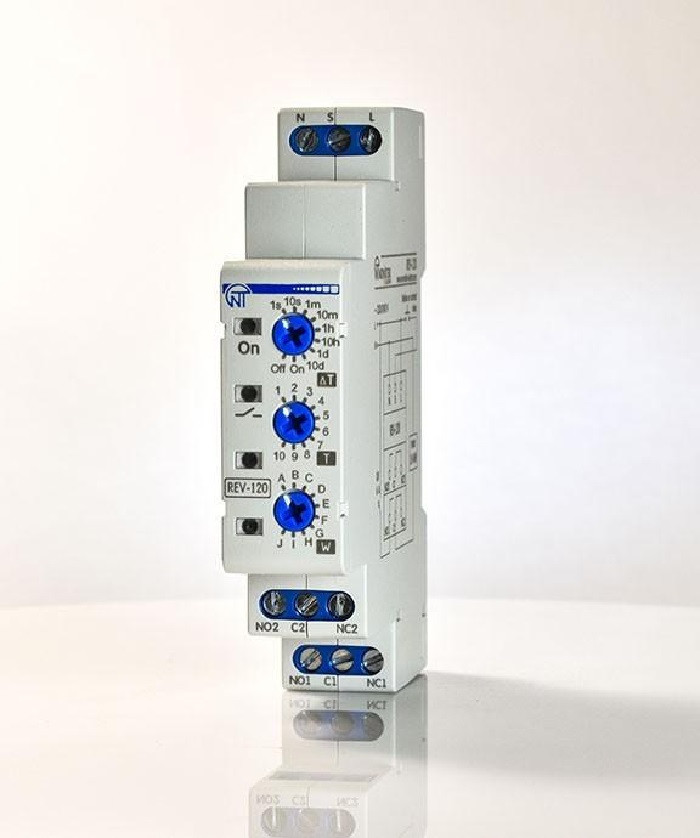

Реле часу REV-120 Н — це мікропроцесорний пристрій застосовується для увімкнення/вимкнення навантаження з регульованою затримкою часу вмикання і вимкнення (без дисплея). Прилад монтується на стандартну дин рейку та займає всього один модуль у щиті. Прилад має два вихідних канали з нормально відкритими та нормально закритими контактами. Так само на лицьовій частині приладу містяться: регулятор установлення тимчасового інтервалу «çT», регулятор встановлення часу «Т», регулятор встановлення режиму роботи «W».
ВІДЛИЧКІ ОСОБЛИВОСТІ
У REV-120Н передбачено десять режимів роботи:
- затримка на увімкнення;
- витримка часу під час подавання живлення;
- періодичний із затримкою під час увімкнення;
- періодичний із витримкою часу під час увімкнення;
- затримка на вимкнення (у разі розмикання керівного контакту);
- імпульсний 1 (у разі замикання керівного контакту);
- імпульсний 2 (у разі розмикання керівного контакту);
- затримка ввімкнення-вимкнення (по керувальному контакту);
- крок реле навантаження (у разі кожного замикання керівного контакту);
- генератор імпульсу 0,5 с.
REV-120Н не призначене для комутації навантаження під час коротких замикань. Тому в ланцюгу живлення навантаження має бути встановлений автоматичний вимикач на струм не більш ніж 6 А. Усі під'єднання мають виконуватися під час зневодненого виробу.
Дивіться детальний ИНСТРУКЦИЮ для встановлення та експлуатації, а також схему під'єднання в розділі СПЕЦІФІКАЦІЇ ( можна завантажити внизу сторінки)
Технічні дані реле часу REV-120 Н "Новатек-Електро" (Україна)
- Індикація: світлодіоди
- Струм комутації: 6 А
- К-во програм: 10
- Керування: Потенціометр
- Інтервал часу: від 0,1 від до 10 днів
- Керувальний контакт: Так
- Габаритні розміри, H x B x L, мм 90 x 65 x 18
- Маса, кг, не більш ніж 0,150
- Ступінь захисту за ГОСТ 14254 IP40
- Виробник: ТОВ "Новатек-Електро" (Україна)
- Гарантія: 10 років
Доставка у всі населені пункти України. У нас великий вибір, доступні ціни, гнучка система знижок, , а також надаємо гарантію від заводу-виробника! За докладнішу інформацію звертайтеся до менеджерів нашого інтернет-магазину "Teplosystema.com.ua" 050-158-08-80, 096-812-54-00, 063-323-52-55.
Основні | |
---|---|
Виробник | Новатек-Електро |
Країна виробник | Україна |
Тип монтажу | На DIN рейку |
Ступінь захисту IP | 40 |
Маса | 150 г |
Термін служби | 10 років |
Індикація | Світлова |
Технічні характеристики | |
Кількість алгоритмів роботи | 10 |
Мінімальна робоча температура | -35 град. |
Максимальна робоча температура | 55 град. |
Кількість перемикаючих контактів | 2 шт. |
Габаритні розміри | |
Довжина | 65 мм |
Висота | 90 мм |
Ширина | 18 мм |
Користувальницькі характеристики | |
Матеріал корпусу | самозатухаючий полікарбонат |
Роздрібна вартість: | 430 грн |
- Ціна: 970 ₴
