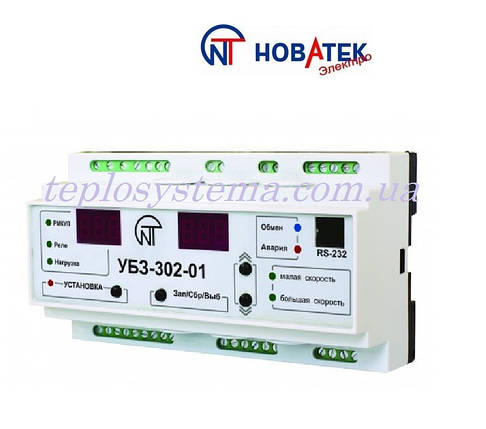

Універсальний блок захисту електродвигунів УБЗ — 302-01 Новатек-Електро

Універсальний мікропроцесорний блок захисту двошвидкісних електродвигунів  УБЗ - 302-01 Новатек-Електро Україна

Універсальний блок захисту електродвигунів УБЗ-302-01 призначений для захисту двошвидкісних (двообмотувальних) асинхронних двигунів. УБЗ — 302-01 забезпечить постійний контроль параметрів мережевої напруги, що діють значень фазних/лінійних струмів і перевірки значення опору ізоляції електродвигунів. УБЗ забезпечує захист асинхронних двошвидкісних (двообмотувальних) електродвигунів, номінальним струмом від 5 до 50 А у разі використання зовнішніх токових трансформаторів, що постачаються в комплекті з виробом.
УБЗ — 302-01 широко застосовується в інженерних системах будівель і споруд (отоплення, вентиляція, водопостачання, кондиціювання), АСУ ТП і системах промислової автоматизації, контролю, обліку та диспетчерізації.
УБЗ — дасть змогу знизити ймовірність відмов 3-фазне електрообладнання, зменшити вартість експлуатації, оптимізувати споживання електроенергії та неабияк підвищити комфортність експлуатації.

УБЗ забезпечує захист електродвигунів у разі:

• - неякісне мережеве напруження (недопустимі стрибки напруги, обрив і перекіс фаз, порушення чергування та злипання фаз);
• - механічних перевантажень (симетричний перевантаження за фазним/лінійним струмом);
• - перевищення порогу струму зворотної послідовності (перекіс струму);
• - затягнутим пуском двигуна або блокування ротора;
• - неприпустимий низький рівень ізоляції між статором і корпусом двигуна (перевірка перед увімкненням);
• - замикання на «землю» обмотування статора під час роботи — захист за струмами витоку на «землю»;
• - теплового перевантаження двигуна;
• — перегрівання обмоток (випереджається температура обмоток під час використання вбудованих у двигун температурних датчиків або температура корпусу під час використання зовнішніх температурних датчиків).

За кожним типом захисту можливе запобігання й роздільна здатність автоматичного повторного вмикання (далі за текстом АПВ) навантаження. Блок забезпечує захист електрообладнання через керування котушкою магнітного пускача (контактора). Блок визначає наявність струмів двигуна за вимкненого реле навантаження. У цьому разі блок індукує пригоду зовнішнього контактора, що містить двигун, доти, поки блок не буде вимкнений.

Блок забезпечує передавання параметрів через інтерфейс RS-485 відповідно до протоколу MODBUS. Для роботи ПК з УБЗ може бути використана програма "Панель керування УБЗ-302-01"

БЕЗПЛАТНЕ ПРОГРАМУВАННЯ: ІНТЕРФЕЙСНА ПАНЕЛЬ І МАСТЕР-SCADA Novatek Device Manager.

Дивіться детальний ИНСТРУКЦИЮ для встановлення та експлуатації, а також схему під'єднання в розділі СПЕЦІФІКАЦІЇ ( можна завантажити внизу сторінки)

Технічні характеристики блока захисту УБЗ — 302-01 "Новатек-Електро" (Україна)

Номінальне  напруга, трифазна В.......................................................................................... 380
Частота мережі, Гц...............................................................................................................................48 - 62
Діапазон номінальних струмів (під час роботи від вбудованих трансформаторів струму), А.... 5 - 50
Ступінь захисту: прибора…………………...................................................................…………….IP 40
                             клеммника……………………………….....................................................……….IP 20
Кліматичне виконання.................................................................................... УХЛ4
Габаритні розміри, мм................................................................................. 57х 86 х 157
Маса, кг, не більш............................................................................................................................................. 0,500
Діапазон робочих температур, °C............................................................................................. від мінус 35 до + 55
Температура зберігання, °C............................................................................................................ від мінус 45 до + 70
Монтаж — на стандартну DIN-рейку 35 мм.
Положення в просторі — довільне.

Виробник: ТОВ "Новатек-Електро"  (Україна)
Гарантія:  5 років
