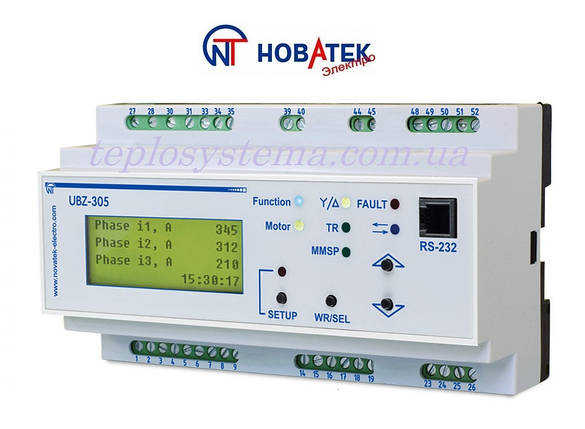

Універсальний блок захисту електродвигунів УБЗ — 305 (М) Новатек-Електро

Універсальний блок захисту електродвигунів УБЗ — 305 (для двигунів потужністю від 2,5 до 315 кВт) Новатек-Електро Україна

Універсальний блок захисту електродвигунів УБЗ-305 предназначен для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт під час використання зовнішніх стандартних токових трансформаторів із вихідним струмом 5 А. УБЗ — 305 застосовується для постійного контролю параметрів мережевої напруги, що діють значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірки значення опору ізоляції електродвигунів. Виріб може працювати в мережах як з ізольованою, так і глупозаземленою нейтраллю.
УБЗ — 305 широко застосовується в інженерних системах будівель і споруд (отоплення, вентиляція, водопостачання, кондиціювання), АСУ ТП і системах промислової автоматизації, контролю, обліку та диспетчерізації.
УБЗ — дасть змогу знизити ймовірність відмов 3 фазного електрообладнання, зменшити вартість експлуатації, оптимізувати споживання електроенергії та неабияк підвищити комфортність експлуатації.

УБЗ-305 забезпечує захист електродвигунів:

• — у разі неякісної мережевої напруги (недопустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруги, зниження частоти мережі нижче заданої (або) частоти мережі вище заданої);
• — у разі механічних перевантажень (симетричний перевантаження за фазним/лінійним струмом);
• — у разі перевищення порога струмом зворотної послідовності;
• — у разі не симетрії фазних струмів без перевантаження, пов'язаної з порушенням ізоляції всередині двигуна та/або підведення кабелю (зрівняння коефіцієнта не симетрії струму по зворотній послідовності з коефіцієнтом не симетрії напруги по зворотній послідовності);
• — у разі зникнення моменту на валу електродвигуна («сухий хід» — для насосів) — захист за мінімальним пусковим і/або робочим струмом;
• — у разі затягнутого пуску двигуна або блокування ротора;
• — у разі низького рівня ізоляції між статором і корпусом двигуна (перевірка перед увімкненням);
• — у разі замикання на «землю» обмотування статора під час роботи — захист за струмами витоку на «землю»;
• — у разі теплового перевантаження двигуна;
• — під час перегрівання обмоток (випереджається температура обмоток під час використання вбудованих у двигун температурних датчиків або температура корпусу під час використання зовнішніх температурних датчиків).

За кожним типом захисту можливе скорочення та роздільна здатність АПВ навантаження. Виріб забезпечує захист електрообладнання через керування котушкою МП (контактора). УБЗ-305 визначає наявність струмів двигуна за вимкненого реле навантаження (у разі вимкненого реле навантаження та функціонального реле в режимі зірка — трикутник), у цьому разі УБЗ-305 індукує пригоду зовнішнього контактора, що містить двигун, доти, поки виріб не буде вимкнений.

УБЗ-305 забезпечує керування електродвигунами:

1.  за аналоговими входами "0 – 20 мА" і "0 – 10 В";
2.  каналами дистанційного керування (інтерфейси RS-232 та RS-485);
3.  кнопками на лицьовій панелі УБЗ-305. ~ 6 ~ УБЗ-305.

Зв'язок УБЗ-305 забезпечує: – керування та передавання параметрів через інтерфейс RS-485 відповідно до протоколу MODBUS; – керування та передавання параметрів за інтерфейсом RS-232.

Одночасне використання RS-485 і RS-232 неможливо.

БЕЗПЛАТНЕ ПРОГРАМУВАННЯ: ІНТЕРФЕЙСНА ПАНЕЛЬ І МАСТЕР-SCADA Novatek Device Manager.

Дивіться детальний ИНСТРУКЦИЮ встановлення та експлуатації, а також схему під'єднання в розділі СПЕЦІФІКАЦІЇ ( можна завантажити внизу сторінки)

Технічні дані УБЗ — 305 "Новатек-Електро" (Україна)

Номінальна  напруга, трифазна В.......................................................................................... 380
Частота мережі, Гц........................................................................................................................................48 - 62
Номінальний ток ТТ, А.................................................................................................................. 5
Ступінь захисту: прибора…………………...................................................................…………….IP 40
                             клеммника……………………………….....................................................……….IP 20
Кліматичне виконання................................................................................. УХЛ4
Габаритні розміри, мм................................................................................. 57х 91 х 157
Маса, кг, не більш.......................................................................................................................................... 0,35
Діапазон робочих температур, °C............................................................................................. від мінус 35 до + 55
Температура зберігання, °C............................................................................................................ від мінус 45 до + 70
Монтаж — на стандартну DIN-рейку 35 мм.
Положення в просторі — довільне.

Виробник: ТОВ "Новатек-Електро"  (Україна)
Гарантія:  5 років
