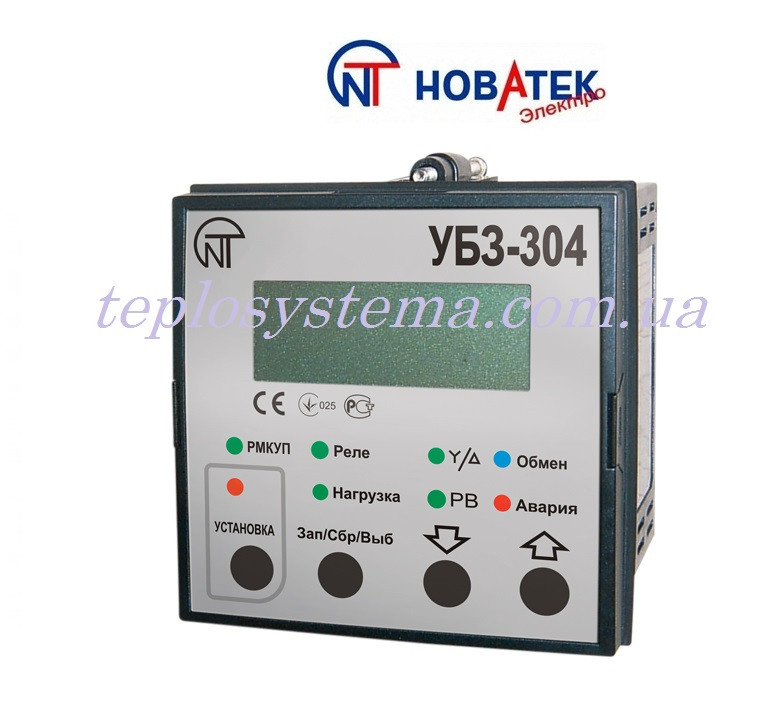

Універсальний блок захисту електродвигунів УБЗ — 304 Новатек-Електро, фото 1

Універсальний блок захисту електродвигунів УБЗ — 304 Новатек-Електро

Опис
Характеристики
Специфікація
Інформація для замовлення

Універсальний блок захисту електродвигунів УБЗ — 304 (для двигунів потужністю від 2,5 до 315 кВт) Новатек-Електро Україна

Універсальний блок захисту електродвигунів УБЗ-304 предназначен для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт під час використання зовнішніх стандартних токових трансформаторів із вихідним струмом 5 А. УБЗ — 304 застосовується для постійного контролю параметрів мережевої напруги, що діють значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірки значення опору ізоляції електродвигунів. Виріб може працювати в мережах як з ізольованою, так і глупозаземленою нейтраллю.
УБЗ — 304 широко застосовується в інженерних системах будівель і споруд (отоплення, вентиляція, водопостачання, кондиціювання), АСУ ТП і системах промислової автоматизації, контролю, обліку та диспетчерізації.
УБЗ — дасть змогу знизити ймовірність відмов 3 фазного електрообладнання, зменшити вартість експлуатації, оптимізувати споживання електроенергії та неабияк підвищити комфортність експлуатації.

УБЗ-304 забезпечує захист електродвигунів:

  • у разі неякісної мережевої напруги (недопустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруги, зниження частоти мережі нижче заданої та (або) підвищення частоти мережі вище заданої);
  •  за механічних перевантажень (симетричний перевантаження за фазним/лінійним струмом);
  •  у разі перевищення порога струмом зворотної послідовності;
  •  у разі не симетрії фазних струмів без перевантаження, пов'язаної з порушенням ізоляції всередині двигуна та/або підведення кабелю (зрівняння коефіцієнта не симетрії струму за зворотною послідовності з коефіцієнтом не симетрії напруги по зворотній послідовності);
  •  у разі зникнення моменту на валу електродвигуна («сухий хід» — для насосів) — захист за мінімальним пусковим і/або робочим струмом;
  •  у разі затягування пуску двигуна або блокування ротора;
  •  у разі неприпустимого низького рівня ізоляції між статором і корпусом двигуна (перевірка перед увімкненням);
  •  під час замикання на «землю» обмотування статора під час роботи — захист за струмами витоку на «землю»;
  •  у разі теплового перевантаження двигуна;
  •  під час перегрівання обмоток (випереджається температура обмоток під час використання вбудованих у двигун температурних датчиків або температура корпусу під час використання зовнішніх температурних датчиків).

За кожним типом захисту можливе запобігання й роздільна здатність АПВ навантаження — задається користувачем. Виріб забезпечує захист електрообладнання через керування котушкою МП (контактора). УБЗ-304 визначає наявність струмів двигуна за вимкненого реле навантаження (у разі вимкненого реле навантаження та функціонального реле в режимі зірка-трикутник). У цьому разі UBZ-304 індукує пригоду зовнішнього контактора, що містить двигун, доти, поки виріб не вимкнеться або вимкнений контроль струмів двигуна за вимкненого реле навантаження.

УБЗ-304 забезпечує керування електродвигунами:

  1.  за аналоговими входами "0 – 20 мА" і "0 – 10 В";
  2.  — за каналами дистанційного керування (інтерфейси RS-232 та RS-485);
  3.  кнопками на лицьовій панелі УБЗ-304.

Зв'язок УБЗ-304 забезпечує: керування й передавання параметрів через інтерфейс RS-485 відповідно до протоколу MODBUS; – керування та передавання параметрів за інтерфейсом RS-232.

Одночасне використання RS-485 і RS-232 неможливо.

Зміни в характеристиках і роботі UBZ-304 залежно від версії програми Якщо версія програми 5 (параметр "Версія") і менш, то зміни в характеристиках і роботі UBZ-304 відсутні. Версія 7 — доданий рахунок повної, активної та реактивної енергії. Версія 8 — доданий контроль цілісності калібрувальних коефіцієнтів напруги й струмів. Версія 9 — додані алгоритми керування двигуном за аналоговими входами.

БЕЗПЛАТНЕ ПРОГРАММНЕ ОБЕСПІННЯ: ІНТЕРФЕЙСНА ПАНЕЛЬ І МАСТЕР-SCADA Novatek Device Manager.

Дивіться детальний ИНСТРУКЦИЮ для встановлення та експлуатації, а також схему під'єднання в розділі СПЕЦІФІКАЦІЇ ( можна завантажити внизу сторінки)

Технічні характеристики УБЗ — 304 "Новатек-Електро" (Україна)

Номінальне  напруга, трифазна В............................................................................................. 380
Частота мережі, Гц.....................................................................................................................................48 - 62
Номінальний ток ТТ, А.................................................................................................................. 5
Ступінь захисту: прибора…………………...................................................................…………….IP 40
                             клеммника……………………………….....................................................……….IP 20
Виконання.......................................................................................................................................... Щитове
Габаритні розміри, мм............................................................................................................88 х 96 х 96
Маса, кг, не більш............................................................................................................................................. 0,35
Діапазон робочих температур, °C............................................................................................. від мінус 35 до + 55
Температура зберігання, °C............................................................................................................ від мінус 45 до + 70
Монтаж — на стандартну DIN-рейку 35 мм.
Положення в просторі — довільне.

Виробник: ТОВ "Новатек-Електро"  (Україна)
Гарантія:  5 років

Доставка у всі населені пункти України. У нас великий вибір, доступні ціни, гнучка система знижок,  , а також надаємо гарантію від заводу-виробника! За докладнішу інформацію звертайтеся до менеджерів нашого інтернет-магазину "Teplosystema.com.ua" 050-158-08-80, 096-812-54-00, 063-323-52-55.

Габаритні розміри
Висота91 мм
Ширина157 мм
Довжина57 мм
Основні
СтанНовий
Захист від перепадів напругиТак
ВиробникНоватек
Вага0.35 кг
Країна виробникУкраїна
РК дисплейТак
Тип монтажуНа DIN рейку
Користувацькі характеристики
ІндикаціяЦифрова
Матеріал корпусусамозатухаючий полікарбонат
Маса350
  • Ціна: 7 150 ₴
