Універсальний блок захисту електродвигунів УБЗ-301 (5-50 А) - це цифрове мікропроцесорне пристрій з високим ступенем надійності і точності. Оперативного живлення не потрібно – контрольоване напруга є одночасно напругою живлення. Одночасний роздільний незалежний контроль за мережевою напругою та фазним струмам дозволяє розрізняти вид виникла аварії: при аваріях мережевої напруги блок здійснює автоматичне повторне включення (АПВ) навантаження після відновлення параметрів напруги; якщо аварія виникла із-за пошкоджень всередині двигуна (поява струму зворотної послідовності, при симетричному мережевому напрузі, наявність струмів витоку і т. д.) відбувається блокування повторного пуску.

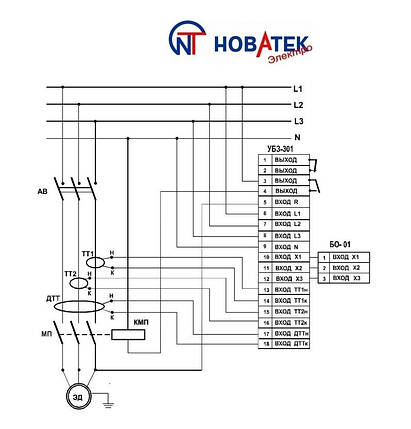

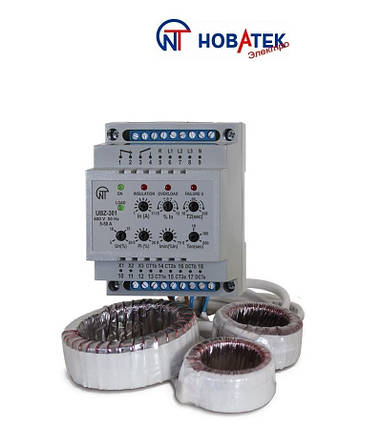

Блок комплектується трьома тороідальними датчиками струму, два з яких – датчики фазного/лінійного струму (ТТ1, ТТ2), через які просмикуються силові фазні дроти. Третій датчик відрізняється збільшеним діаметром – диференціальний датчик струму (ДТТ), через який просмикуються три силові дроти. Клемами 6, 7, 8, 9 блок включається паралельно контрольованої
мережі. На виході – замикає й розмикає контакти (клеми 1, 2, 3, 4). Вихідні клеми 3-4 включаються в розрив ланцюга живлення котушки пускача (в схему управління). Клема 5 призначена для контролю рівня ізоляції. Схема включення блоку представлена в ІНСТРУКЦІЇ (див. внизу сторінки).

Блок захисту електродвигунів УБЗ-301 (5-50 А) призначений для постійного контролю параметрів мережевої напруги і діючих значень фазних/лінійних струмів трифазного електрообладнання 380 В/50 Гц, в першу чергу, асинхронних
електродвигунів (ЕД), потужністю від 2,5 кВт до 25 кВт, у тому числі і в мережах з ізольованою нейтраллю.
Здійснює повну і ефективну захист електрообладнання відключенням від мережі і/або блокуванням його пуску в наступних випадках:

1. - неякісне мережевому напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекосу фазних/лінійних напруг);
2. - механічних перевантаженнях (симетричний перевантаження по фазним/лінійних струмів) – захист від перевантаження із залежною витримкою часу;
3. - несиметричних перевантажень по фазним/лінійних струмів, пов'язаних з ушкодженнями всередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ;
4. - не симетрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції всередині двигуна і/або підвідного кабелю;
5. - зникнення моменту на валу ЕД («сухий хід» - для насосів) – захист щодо мінімального пускового та/або робочого струму;
6. - при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції;
7. - замикання на «землю» обмотки статора під час роботи – захист від струмів витоку на землю«.

Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).

Виконує наступні функції:

• - просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
• - встановлення робочого струму ЕД, відмінного від стандартних значень з урахуванням довгостроково допустимої перевантаження;
• - спрацьовування за перевантаження з залежною витримкою часу. Токо-тимчасова характеристика наведена на малюнку 2 (див. інструкцію). Ця характеристика побудована для умовно холодного двигуна. У процесі роботи вирішується диференціальне рівняння теплового балансу ЕД. Такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявність теплового перевантаження. Цей метод дозволяє також врахувати нагрівання ЕД при пусках і обмежити (за бажанням
• заказчика) их число в единицу времени;
• - возможность сдвигать токо-временную характеристику как по оси токов (пот. №№ 1,2), так и по оси времени (пот. №3 – время срабатывания при 2-х кратном перегрузе);
• - выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения, по усмотрению заказчика, самостоятельно;
• - индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок, и включения нагрузки;
• - блок обміну БО-01 дозволяє здійснювати обмін та передачу інформації по протоколу RS-485 (БО-01 поставляється під замовлення).

Дивіться детальну ІНСТРУКЦІЮ по установці і експлуатації, а також схему підключення в розділі СПЕЦИФІКАЦІЇ ( можна скачати внизу сторінки)

Технічні дані УБЗ - 301 (5-50 А) "Новатек-Електро" (Україна)

Номінальна напруга, В трифазне........................................................................ 380
Частота мережі, Гц.............................................................................................................45 - 55
Діапазон номінальних струмів, А................................................................................................... 5 - 50
Ступінь захисту: прибора........................................................................................................IP 40
клеммника...................................................................................................IP 20
Кліматичне исполнение.............................................................................................. УХЛ4
Габаритні розміри, мм................................................................................................ 65 х 90 х 70
Маса, кг, не более......................................................................................................... 0,200
Діапазон робочих температур, °С.................................................................................... від мінус 35 до + 55
Температура зберігання, °С............................................................................................... від мінус 45 до + 70
Монтаж - на стандартну DIN-рейку 35 мм
Положення в просторі – довільне.

Виробник: ТОВ "Новатек-Електро" (Україна)
Гарантія: 5 років
