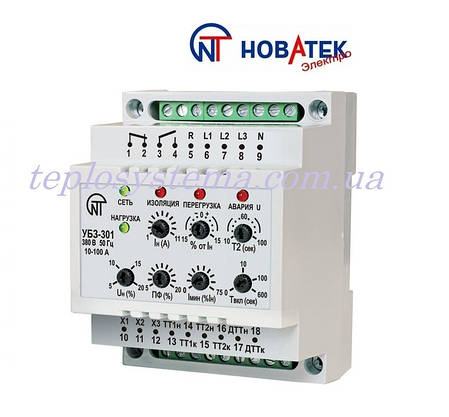

Універсальний блок захисту електродвигунів УБЗ — 301 (10-100 А) Новатек-Електро

Універсальний блок захисту електродвигунів  УБЗ - 301 (10-100 А) Новатек-Електро Україна

Універсальний блок захисту електродвигунів УБЗ-301 (10-100 А)  — це  мікропроцесорний цифрове пристрій з високим ступенем надійності та точності. Оперативного живлення не потрібно — контрольована напруга є одночасно напругою живлення. Одночасний роздільний незалежний контроль за мережевою напругою і фазним струмом дає змогу розрізняти вигляд аварії, що виникла: у разі аварій мережевої напруги блок здійснює автоматичне повторне вмикання (АПВ) навантаження після відновлення параметрів напруги; якщо помилка виникла через пошкодження всередині двигуна (ясування струму зворотної послідовності, за симетричного мережевого напруги, наявність струмів витоку тощо) відбувається блокування повторного пуску.

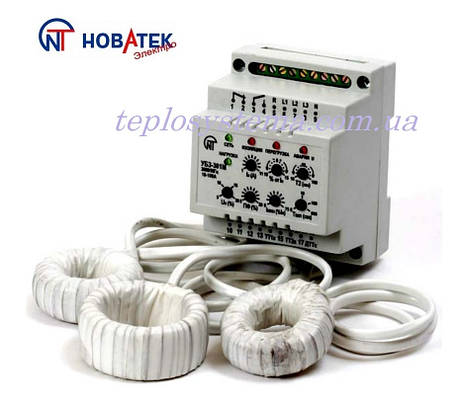

Блок комплектується трьома торидальними датчиками струму, два з яких — датчики фазного/лінійного струму (ТТ1, ТТ2), через які протягуються силові фазні дроти. Третій датчик вирізняється збільшеним діаметром — диференціальний датчик струму (ДТТ), через який протягуються три силових дроти. Клемами 6, 7, 8, 9 блоки входять паралельно контрольованої
сети. На виході — замикальний і розмикальний контакти (клемми 1, 2, 3, 4). Вихідні клеми 3-4 вмикаються в розрив ланцюга живлення котушки пуска (у схему керування). Клемма 5 призначена для контролю рівня ізоляції. Схема вмикання блока представлена в ІНСТРУКЦІЇ (див. внизу сторінки).

Блок захисту електродвигунів УБЗ-301 (10-100 А) призначений для постійного контролю параметрів мережевої напруги та активних значень фазних/лінійних струмів трифазного електрообладнання 380 В/50 Гц, насамперед, асинхронних електродвигунів (ЕД), потужністю від 2,5 кВт до 315 кВт, у тому серед і в мережах з ізольованою нейтраллю.
Здійснює повний та ефективний захист електрообладнання вимкненням від мережі та/або блокуванням його пуску в таких випадках:

1. - неякісне мережеве напруження (недопустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруг);
2. - механічних перевантажень (симетричний перевантаження за фазним/лінійним струмом) — захист від перевантаження з залежною витримкою часу;
3. - несиметричних перевантажень за фазним/лінійним струмом, пов'язаних із ушкодженнями всередині двигуна — захист від перекосів фазних струмів із подальшимдекватом АПВ;
4. - не симетрії фазних струмів без перевантаження, пов'язаних із порушенням ізоляції всередині двигуна та/або підводного кабелю;
5. - зникнення моменту на валу ЕД («сухий хід» — для насосів) — захист за мінімальним пусковим і/або робочим струмом;
6. - у разі низького рівня ізоляції на корпус — перевірка перед вмиканням із блокуванням пуску за поганої ізоляції;
7. - замикання на «землю» обмотування статора під час роботи — захист за струмами витоку на «землю».

Блок забезпечує захист електрообладнання через керування котушкою магнітного пускача (контактора).

Виконує такі функції:

• - просте та точне встановлення номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
• - встановлення робочого струму ЕД, чудового від стандартних значень з урахуванням тривало допустимого перевантаження;
• — спрацьовування за навантаженням з залежною витримкою часу. Струмо-часова характеристика наведена на малюнку 2 (див. інструкцію). Ця характеристика побудована для умовно холодного двигуна. У процесі роботи розв'язується диференціальне вирівнювання теплового балансу ЕД. Такий підхід дає змогу враховувати попереднє стан ЕД і найвіровірніше приймати рішення про наявність теплового перевантаження. Цей метод дає змогу також врахувати нагрівання ЕД під час пусків і обмежити (за бажанням
• замовника) їхня кількість в одиницю часу;
• — можливість зсувати струмо-часову характеристику як за осі струмів (пот. NoNo 1,2), так і за віссю часу (пот. No3 — час спрацьовування за 2-кратного перевантаження);
• - виставлення порогів спрацьовування за мінімальною/максимальною напругою, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного вмикання, на розсуд замовника, самостійно;
• - індикацію виду аварії, наявності напруги, струмового діапазону, на який налаштований блок, і вмикання навантаження;
• — через блок обміну Bo-01 дає змогу здійснювати обмін і передавання інформації за протоколом RS-485 (Бо-01 постачається під замовлення).

Дивіться детальний ИНСТРУКЦИЮ для встановлення та експлуатації, а також схему під'єднання в розділі СПЕЦІФІКАЦІЇ ( можна завантажити внизу сторінки)

Технічні дані УБЗ — 301 (10-100 А) "Новатек-Електро" (Україна)

Номінальна  напруга, трифазна В.......................................................................................... 380
Частота мережі, Гц................................................................................................................ - 55
Діапазон номінальних струмів, А................................................................................................... 10 - 100
Ступінь захисту: прибора…………………...................................................................…………….IP 40
                             клеммника……………………………….....................................................……….IP 20
Кліматичне виконання................................................................................. УХЛ4
Габаритні розміри, мм.............................................................................. 65 х 90 х 70
Маса, кг, не більш............................................................................................................................................. 0,200
Діапазон робочих температур, °C............................................................................................. від мінус 35 до + 55
Температура зберігання, °C............................................................................................................ від мінус 45 до + 70
Монтаж — на стандартну DIN-рейку 35 мм.
Положення в просторі — довільне.

Виробник: ТОВ "Новатек-Електро"  (Україна)
Гарантія:  3 року.
