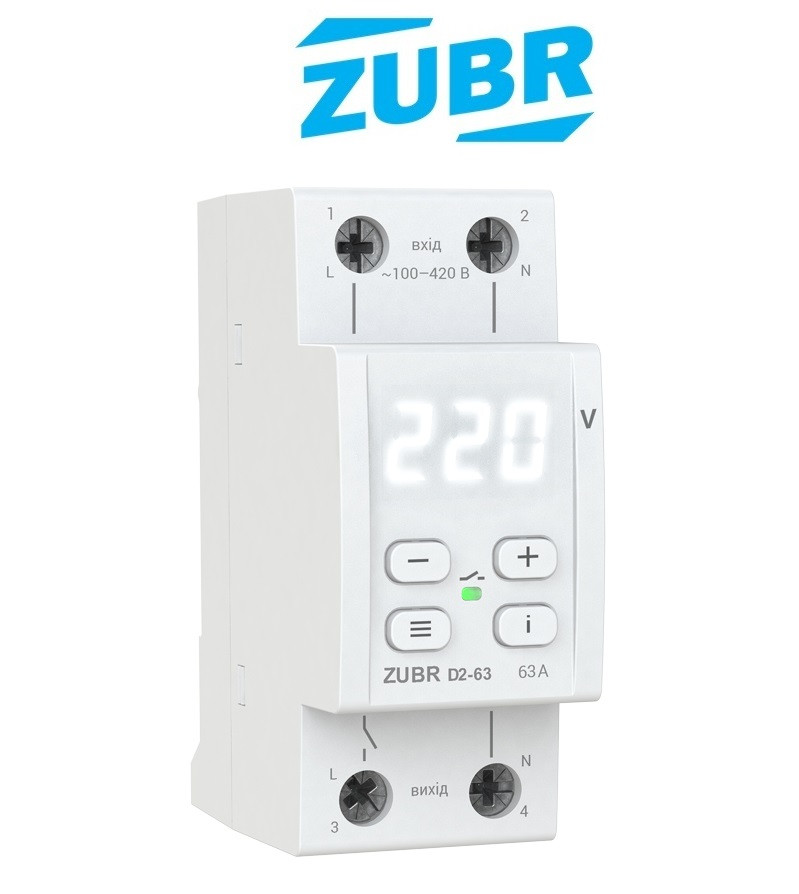

Реле контролю напруги ZUBR D2 — 63 з термозахистом (DS Electronics Україна)

Однофазне реле контролю напруги ZUBR D2 — 63 з термозахистом (DS Electronics Украина)

Реле контролю напруги  використовується для захисту будь-яких електроприладів та електрообладнання від стрибків напруги (ЗАПОМІМО: корки та  автоматичні вимикачі — НЕ ЗАХИСТ ВІД НЕ СТАБІЛЬНОГО НАПРЯЖЕННЯ В СЕТІ!!!! Реле контролю напруги ВІДМИКУЄ ПІТТТЯ, коли напруга в мережі збільшується або падає (встановлених меж), які Ви задали користувач, й автоматично вмикає мережа коли відновиться нормальне напруження в мережі!

Реле напруги ZUBR D2 призначений для захисту обладнання від стрибків напруги в однофазних мережах змінного струму (230 В): у разі настання аварійної ситуації пристрій вимикає подавання навантаження.

• Наявність термозахисту — захист від внутрішнього перегрівання (термозахист активується, якщо температура всередині корпусу досягне 80 °С.  Для продовження терміну експлуатації контактів реле та зменшення їх іскри, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.);
• Гарантія — 5 років;
• Корпус із самозгасного полікарбонату, потужні притискні клеми;
•  Журнал аварійних спрацьовувань: журнал здатний зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напругою у разі вимкнення реле або спрацьовування термозахисту);
• Фіксація максимальної або мімнімального аварійної напруги в енергонезалежній пам'яті, яка призвела до вимкнення навантаження
• Функція затримки часу вимкнення (вона дає змогу не вимикати обладнання у разі безпечних за величиною і тривалості відхиленнях напруги);
• Функція затримки увімкнення навантаження: в пристрої передбачено 2 типи вмикання затримки навантаження:

1)     коли відлік часу до подавання навантаження відраховується з моменту стабілізації напруги;

2)     коли відлік починається з моменту вимкнення реле.

Час затримки можна встановити від 3 до 600 , залежно від типу під'єднаного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.

• Висока точність вимірювання — вимірювання напруги True RMS — дає змогу неабияк зменшити вплив мережі на точність вимірювання напруги.

Дивіться детальний ИНСТРУКЦИЮ зі встановлення та експлуатації, а також схему під'єднання в розділі СПЕЦІФІКАЦІЇ ( можна завантажити внизу сторінки)

Технічні характеристики реле напруги ZUBR D2 — 63 з термозахистом (DS Electronics, Украина)

Грани напруги                             верхній 220-280 В
                                                                  нижній 120–210 В
Номінальний струм навантаження                     63 А(max струм 80 А впродовж 10 хвилин)
Час вимкнення у разі перевищення       не більш ніж 0,04 з
Час вимкнення у разі зниження          0,1-10,0 с (>120 В), не більш ніж 0,04 с (<120В)
Номінальна потужність навантаження           13 900 ВА
Напруга живлення                              не менш ніж 100 В
                                                                 не більш ніж 400 В

Час затримки вмикання навантаження:  3-600 с;

Тип реле:                                                  Поляризоване;
Маса                                                      0,17 кг ±10%

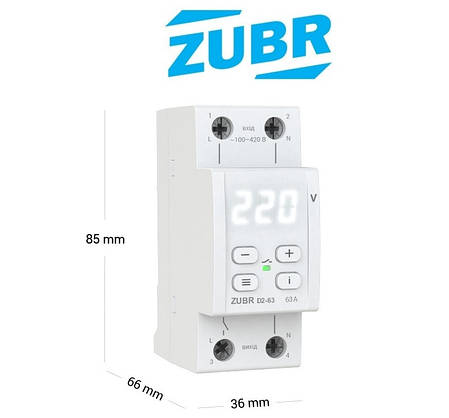

Габаритні розміри (Ш х В х Г):            36 х 85 х 66 мм
Кількість ком-цій під нагр., не менш ніж        10000 циклів
Кількість ком-цій без нагр., не менш ніж         100 000 циклів
Ступінь захисту за ГОСТ 14254              IP20
Виробник: ТОВ "ДС Електронікс" (Україна)
Гарантія:  5 років
